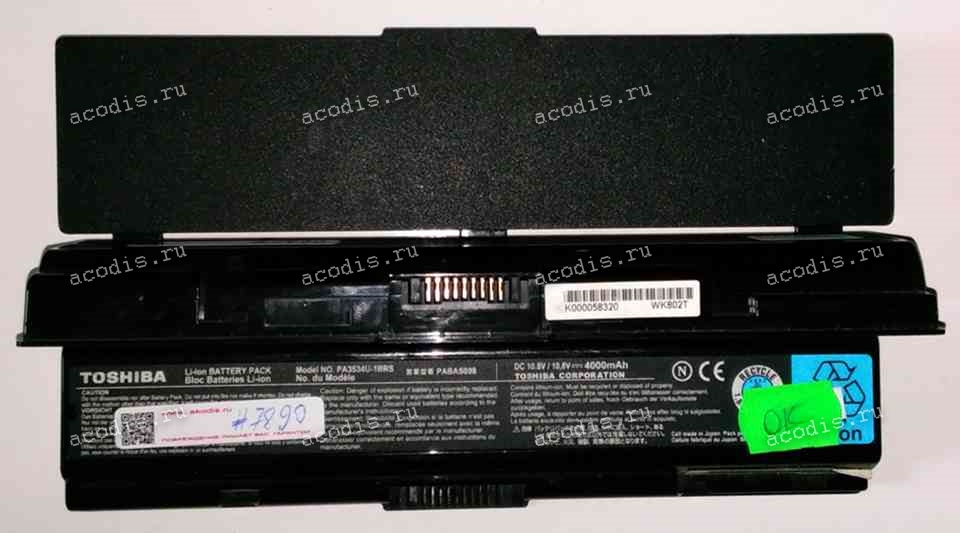

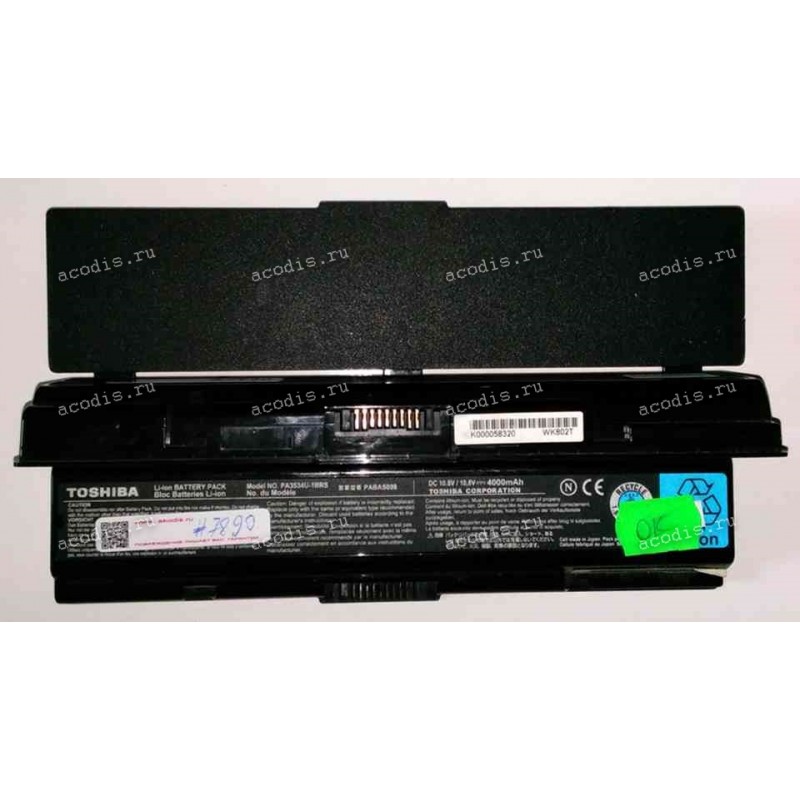

АКБ Toshiba Satellite A200, A2**, A300, A3**, A500, L200, L300, L350, L450, L500, L550, M200 11,1V разбор
Базовая цена
- |
|
+ |
Цена от 5 штук:
Наличие ДА
Доставка по Москве и РФ
Доставка по всей России КСЭ, Почта, курьером в пределах МКАД.
Гарантия на все товары
Даём гарантию на вcе купленные у нас запчасти
Характеристики АКБ Toshiba Satellite A200, A2**, A300, A3**, A500, L200, L300, L350, L450, L500, L550, M200 11,1V разбор
Артикул | 00000007890 |
Производитель | Toshiba |
Артикул производителя | Не все работают с RFNT3 209GGCDTE_VV |
Наличие | ДА |
DATA Pin | 9 |
Толщина тип матрицы | - |
Раскладка, Особенности | - |
Состояние | С разбора |
Описание: АКБ Toshiba Satellite A200, A2**, A300, A3**, A500, L200, L300, L350, L450, L500, L550, M200 11,1V разбор
Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) Toshiba Dynabook AX/52, AX/53C, AX/55F, AX/57E, EX/33H, EX/63J, TV/68J2, TX/65, TX/67, TX/68, Toshiba Dynabook Satellite AXW/60J2W, EXW/55HW, EXW/57HW, PXW/55GW, TXW/67DW, TXW/69DW, Toshiba Equium A200, A210, A300D, L300, L300D, Satellite A200, A202, A203, A205, A210, A215, A300, A305, A350, A355, A355D, A500, A505, A505D, L200, L201, L202, L203, L205, L300, L300D, L305, L305D, L350, L450, L455, L500, L500D, L505, L505D, L550, L550D, L555, L555D, M200, M202, M203, M205, M206, M207, M208, M209, M211, M212, M215, M216, Satellite Pro A200, A210, A300, A300D, L300, L300D, L350, L450, L450D, L500, L500D, L550 (PA3534U-1BRS, PABAS174) 11,1V разбор
Из разобранных аппаратов
Распиновка = pinout
RF-20-9 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)
1 = GND ("-", Ground, VSS) black
2 = GND ("-", Ground, VSS) black
3 = SMBC, SLC (CLOCK pin) coffee/broun
4 = SMBD, SDA (DATA pin) orange
5 = BATT_TEMP, Termistor
6 = SP, SYS PRES, SysPres, BI, EN (Enable, System present pin, low active)
7 =
8 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
9 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
