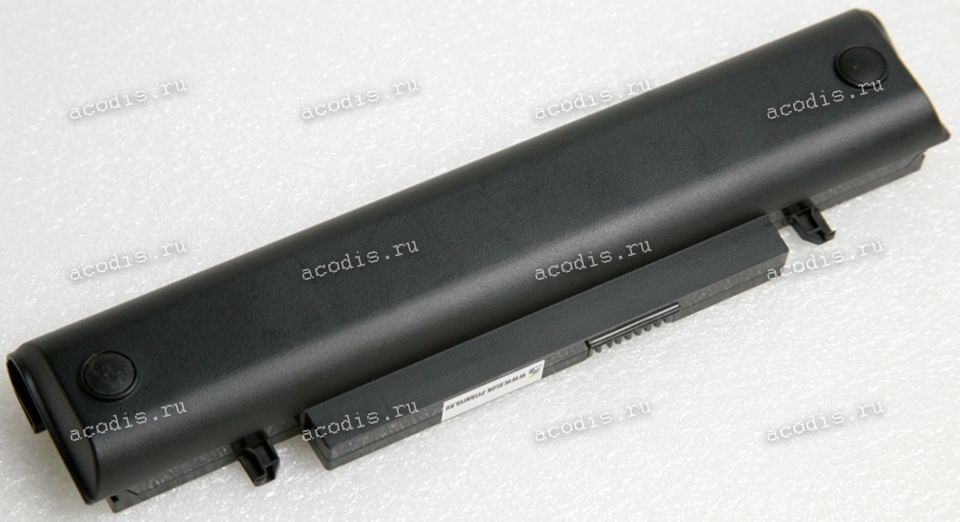

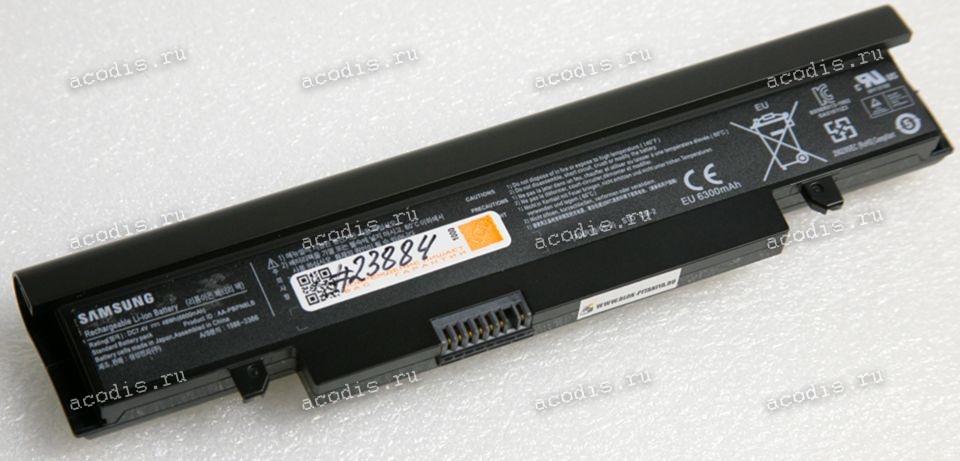

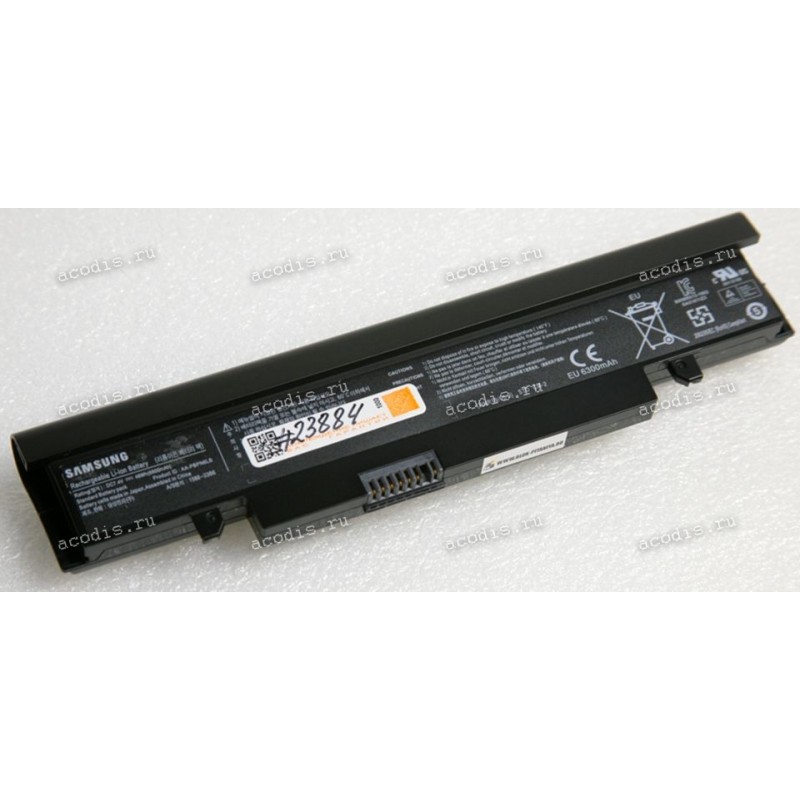

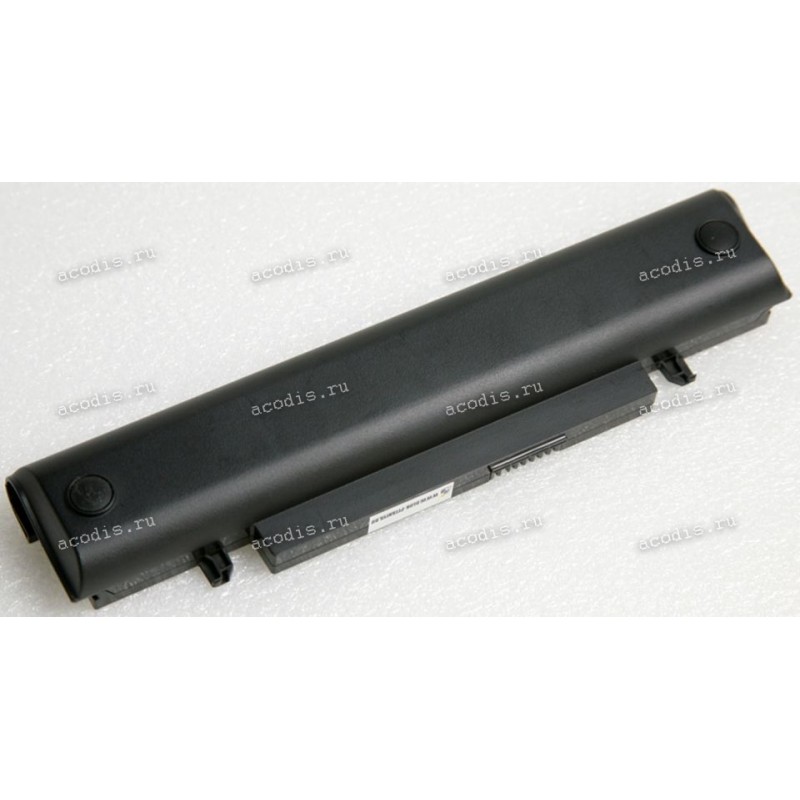

АКБ Samsung NP-NC110, NC210, NC215, NC220, NC230 6600mAh (AA-PBPN6LB, AA-PBPN6LS, AA-PLPN6LB)

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-25-8 (RFNT3) = CON31 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 (1) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 (2) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

3 (3) = SMBC, SLC (CLOCK pin) coffee/broun

4 (4) = SMBD, SDA (DATA pin) orange

5 (5) = BATT_TEMP, NTC, Termistor

6 (6) = GND ("-", Ground, VSS) blackr

!!! (7) = ключ, пластиковый пин, перегородка

7 (8) = GND ("-", Ground, VSS) black
