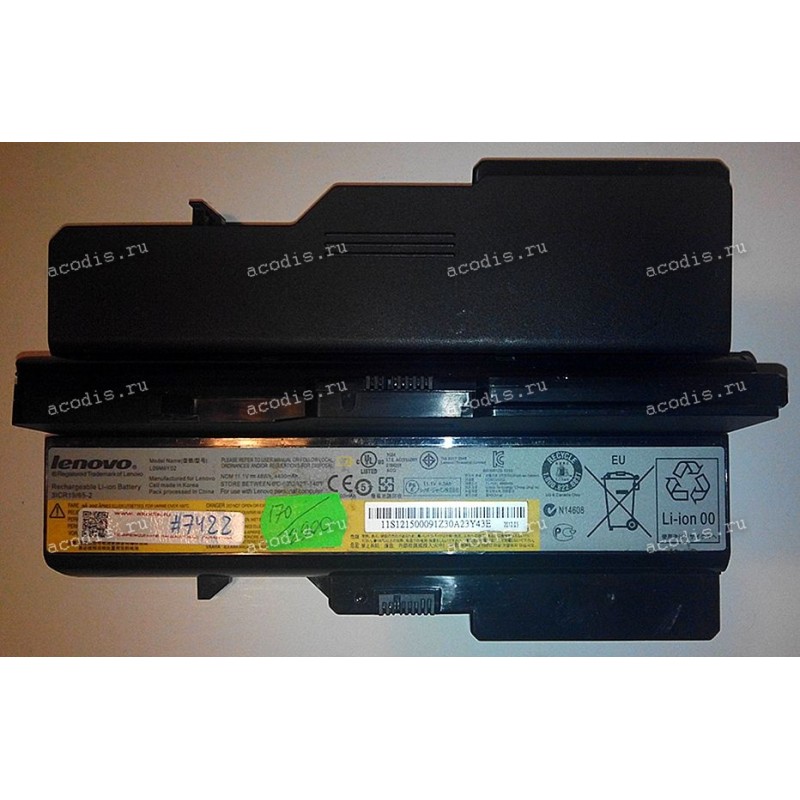

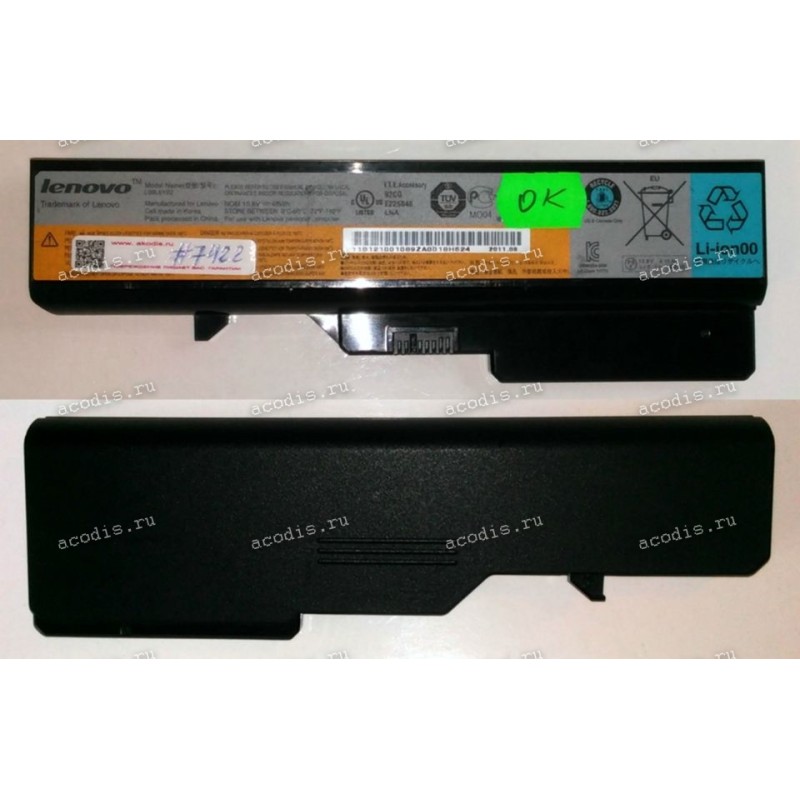

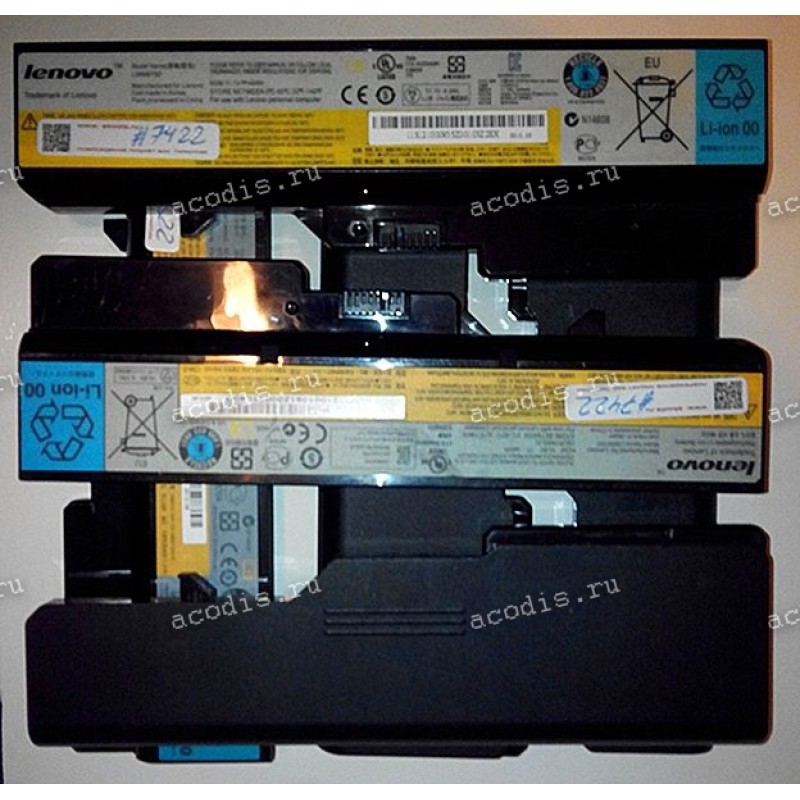

АКБ Lenovo IdeaPad B470, B570, B575, G460, G465, G470, G475, G560, G565, G570, G575, G770, G780, V360, V370, V470, V570, Z370, Z460, Z465, Z470, Z560, Z565, Z570, Z575 10,8-11,1V разбор
- |
|
+ |
Доставка по Москве и РФ
Доставка по всей России КСЭ, Почта, курьером в пределах МКАД.
Гарантия на все товары
Даём гарантию на вcе купленные у нас запчасти
Характеристики АКБ Lenovo IdeaPad B470, B570, B575, G460, G465, G470, G475, G560, G565, G570, G575, G770, G780, V360, V370, V470, V570, Z370, Z460, Z465, Z470, Z560, Z565, Z570, Z575 10,8-11,1V разбор
Артикул | 00000007422 |
Производитель | Lenovo/IBM |
Артикул производителя | 208VVxCDTGG |
Наличие | ДА |
DATA Pin | 7 |
Толщина тип матрицы | - |
Раскладка, Особенности | - |
Состояние | С разбора |

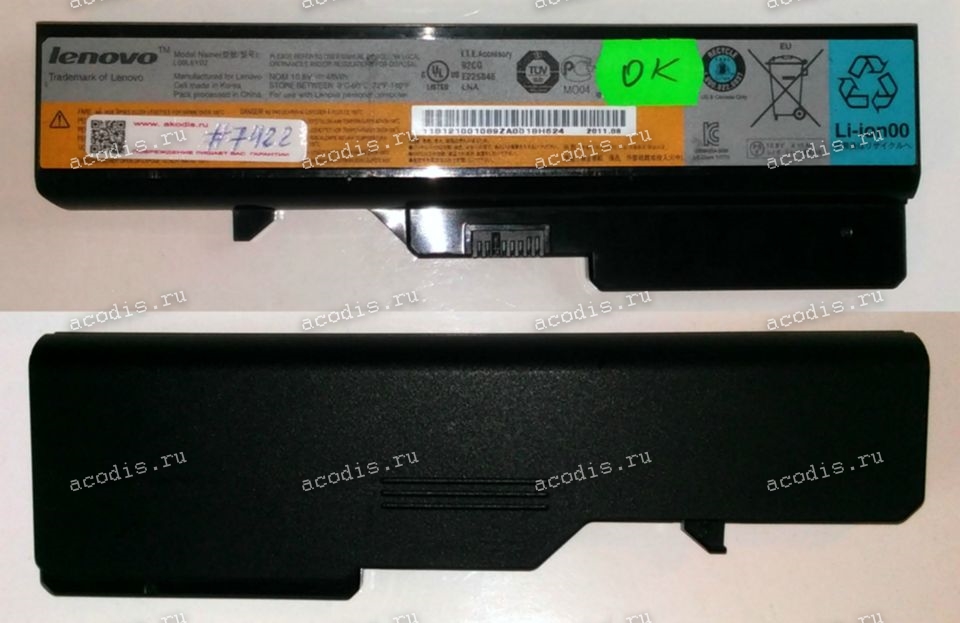

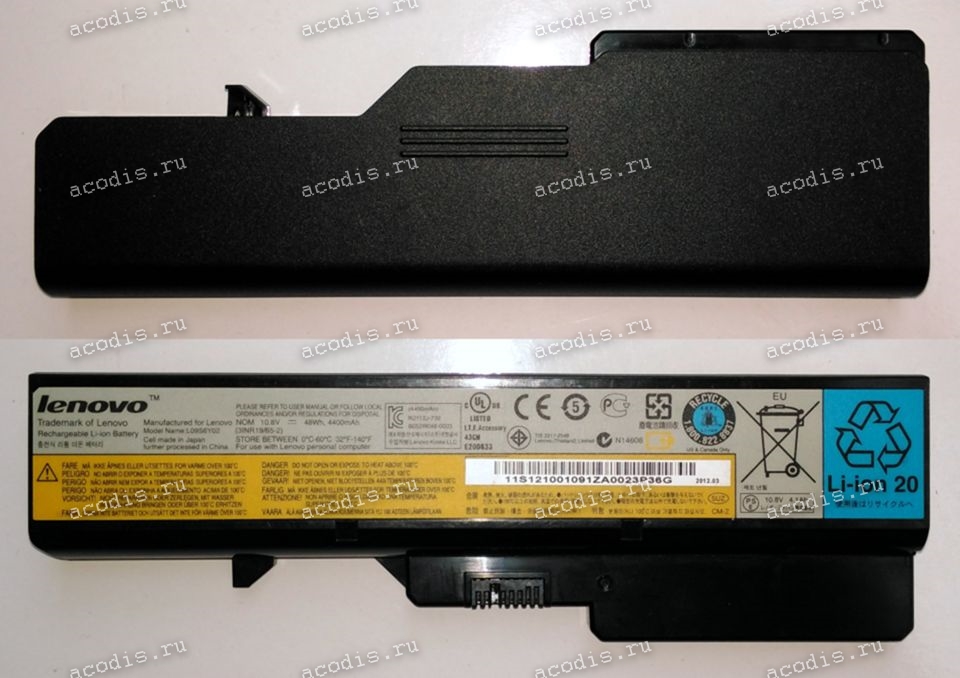

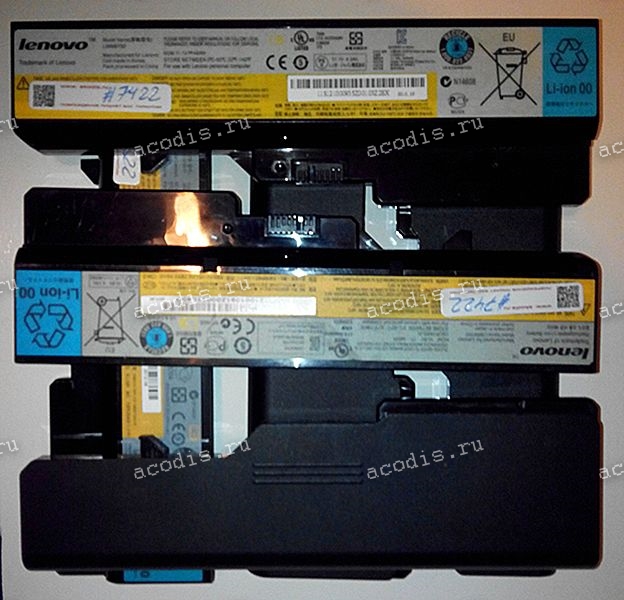

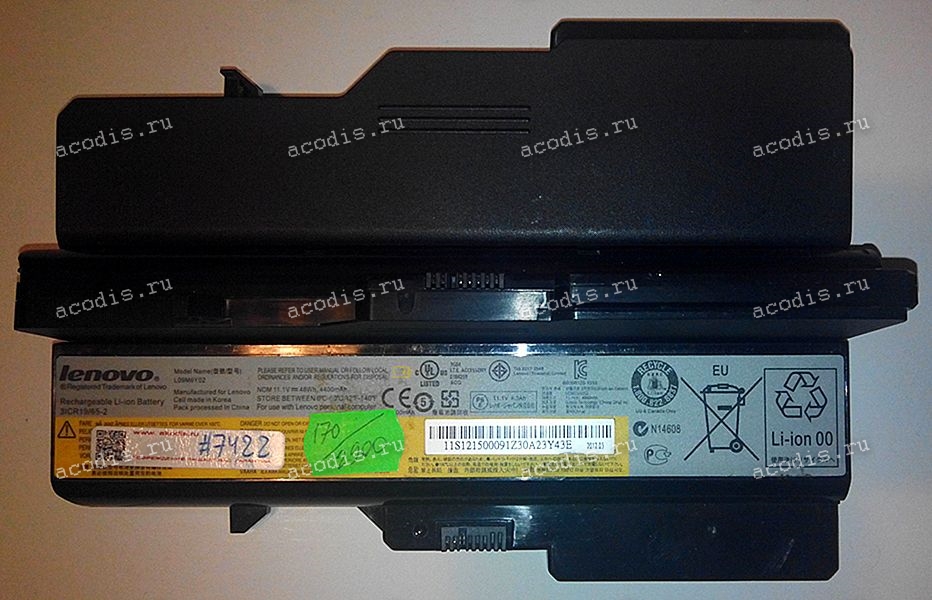

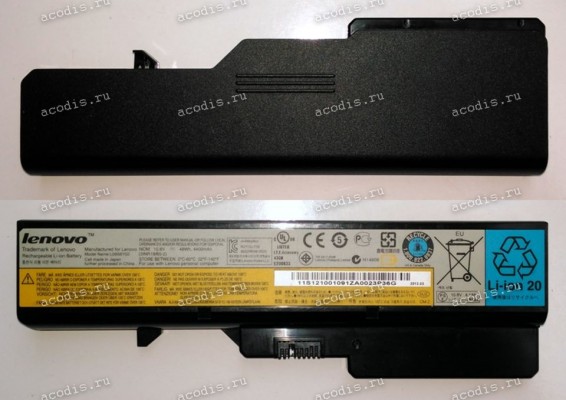

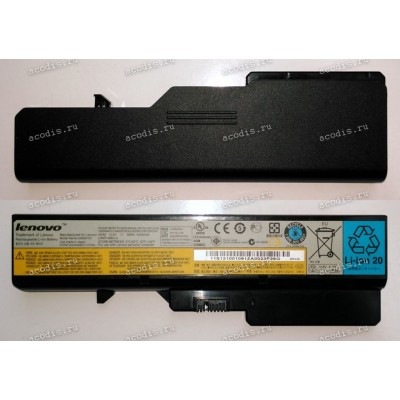

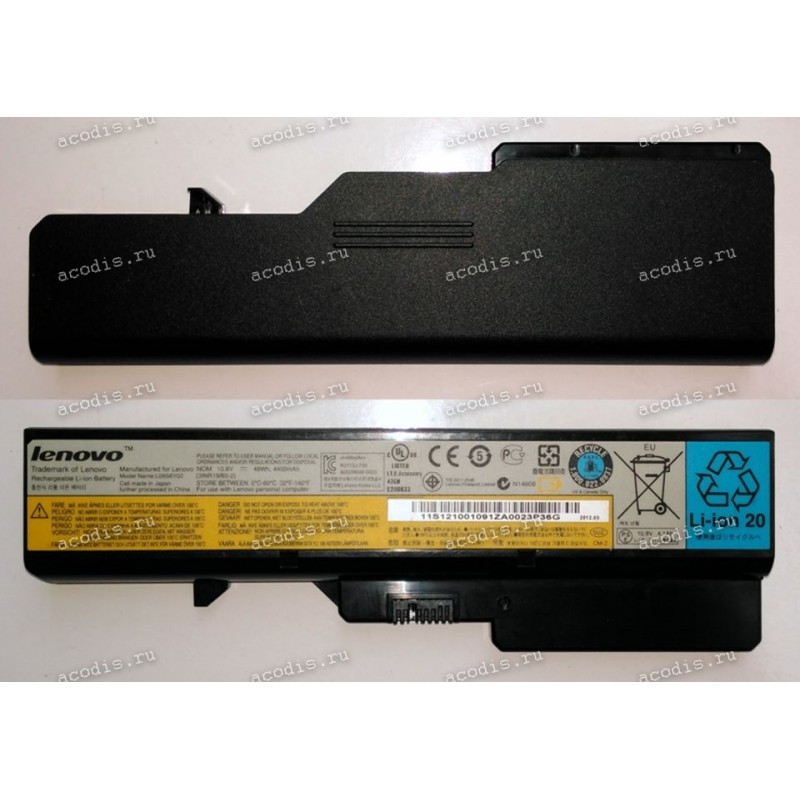

Описание: АКБ Lenovo IdeaPad B470, B570, B575, G460, G465, G470, G475, G560, G565, G570, G575, G770, G780, V360, V370, V470, V570, Z370, Z460, Z465, Z470, Z560, Z565, Z570, Z575 10,8-11,1V разбор
Из разобранных аппаратов
Распиновка = pinout
RF-25-8 (RFNT3) = CON17 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)
1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
X (2) = ключ, пластиковый пин, перегородка
2 (3) =
3 (4) = SP, SYS PRES, SysPres, BI, EN (Enable, System present pin, low active)
4 (5) = BATT_TEMP, Termistor
5 (6) = SMBD, SDA (DATA pin) orange
6 (7) = SMBC, SLC (CLOCK pin) coffee/broun
7 (8) = GND ("-", Ground, VSS) black
