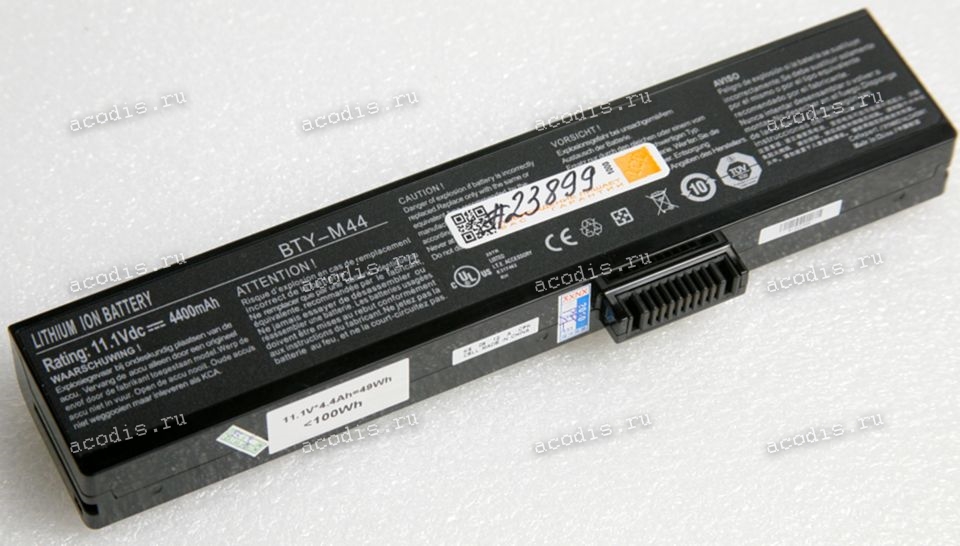

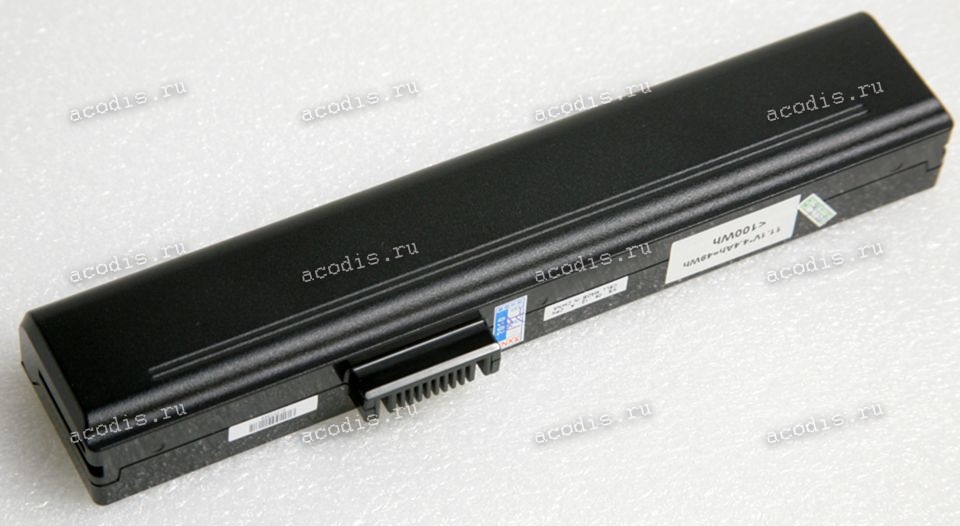

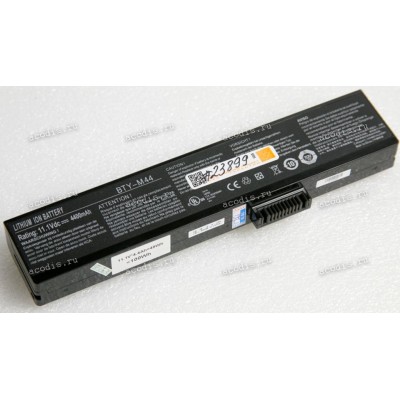

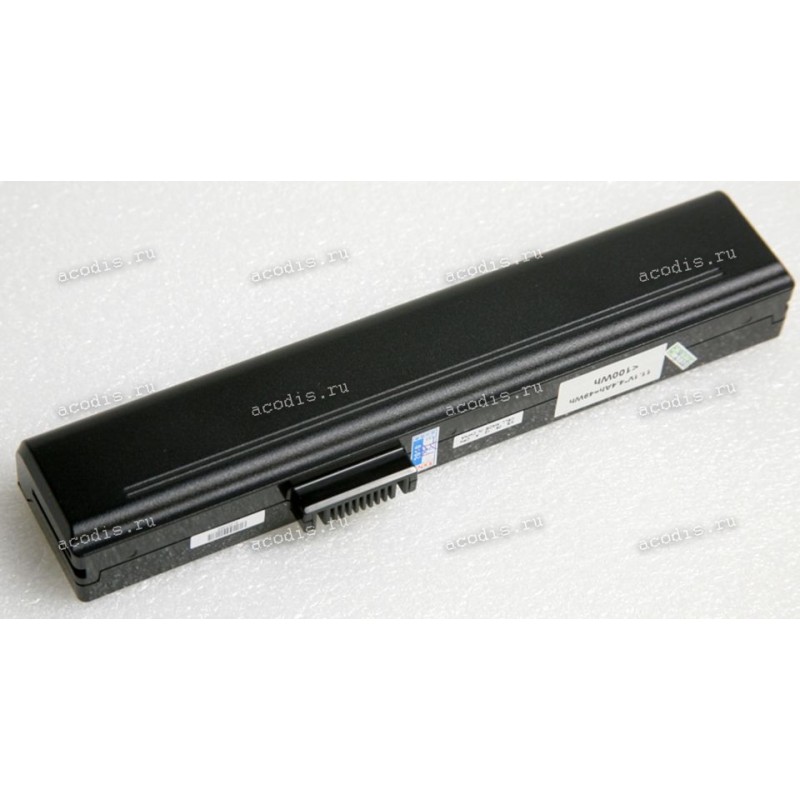

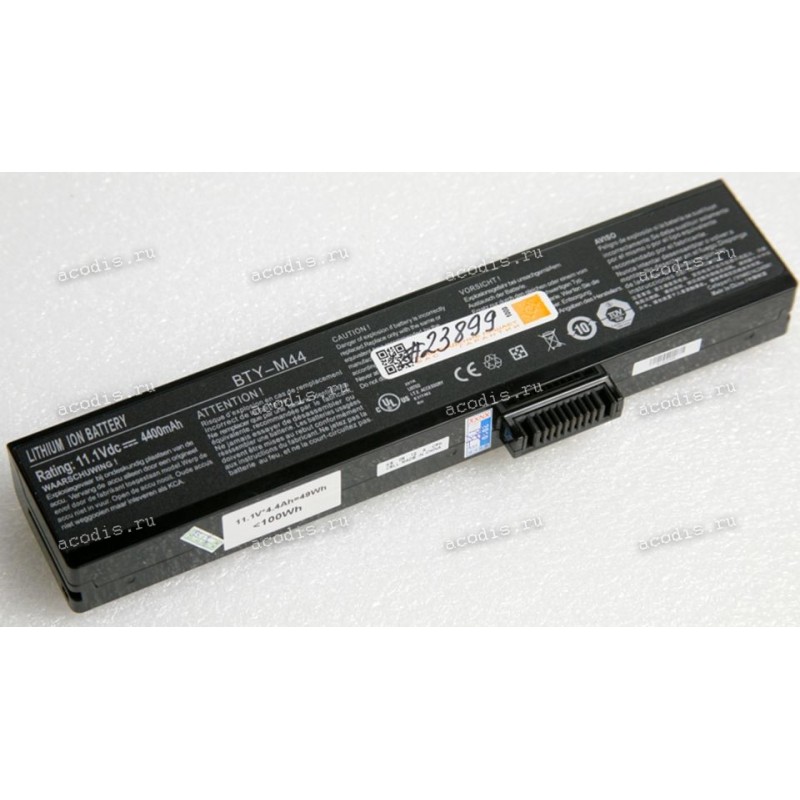

АКБ MSI MS1421, MS1422, PR400, PR420, VR420, NEC Versa S970 4400mAh (BTY-M44, NBP6A72) replace
- |
|
+ |
Доставка по Москве и РФ
Доставка по всей России КСЭ, Почта, курьером в пределах МКАД.
Гарантия на все товары
Даём гарантию на вcе купленные у нас запчасти
Характеристики АКБ MSI MS1421, MS1422, PR400, PR420, VR420, NEC Versa S970 4400mAh (BTY-M44, NBP6A72) replace
Артикул | 00000023899 |
Производитель | MSI NEC Разное |
Наличие | мало |
Состояние | NEW |
Описание: АКБ MSI MS1421, MS1422, PR400, PR420, VR420, NEC Versa S970 4400mAh (BTY-M44, NBP6A72) replace
NEW
Распиновка = pinout
RF-20-9 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)
1 = GND ("-", Ground, VSS) black
2 = GND ("-", Ground, VSS) black
3 = BATT_TEMP, Termistor
4 = SMBD, SDA (DATA pin) orange
5 = SMBC, SLC (CLOCK pin) coffee/broun
6 = SP, SYS PRES, SysPres, BI, EN (Enable, System present pin, low active)
7 = SP, SYS PRES, SysPres, BI, EN (Enable, System present pin, low active)
8 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
9 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
